六角螺栓的计算与绘图

六角螺栓计算及图纸:六角螺栓是一种非常常见的螺栓，应用非常广泛。它可以通过螺栓、螺母和垫圈来紧固连接的部件。环的作用是在拧紧螺母时，防止被连接零件的表面被损坏，使螺母的压力均匀分布在零件表面。所有连接件均加工无螺纹通孔，通孔直径略大于螺纹直径，具体尺寸可查。

六角形螺栓的计算及图纸绘制

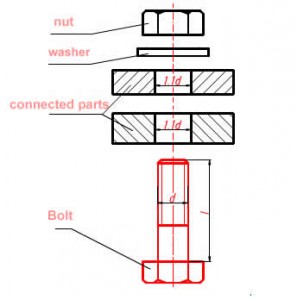

在绘制螺栓连接时，首先计算螺栓的公称长度L。螺栓长度L≈K + m + G1 + G2 + B1，计算长度后，核对国家标准，并根据螺栓长度系列取标准长度L。下图为螺栓连接的装配图。螺栓连接的尺寸和规格可从国家标准表中获得。但是，在绘制螺纹紧固件时可以使用近似的尺寸。其中:B1≈0.3d;m≈0.8 d;K≈0.7 d;e≈2 d;D2≈2.2 d; C ≈ 0.15dx45; H ≈ 0.15d; e ≈ 2D.
