DIN 6914高强度注塑结构螺栓

DIN 6914相当于
DIN 6914
ISO 7411
PN 82343
大学5712年

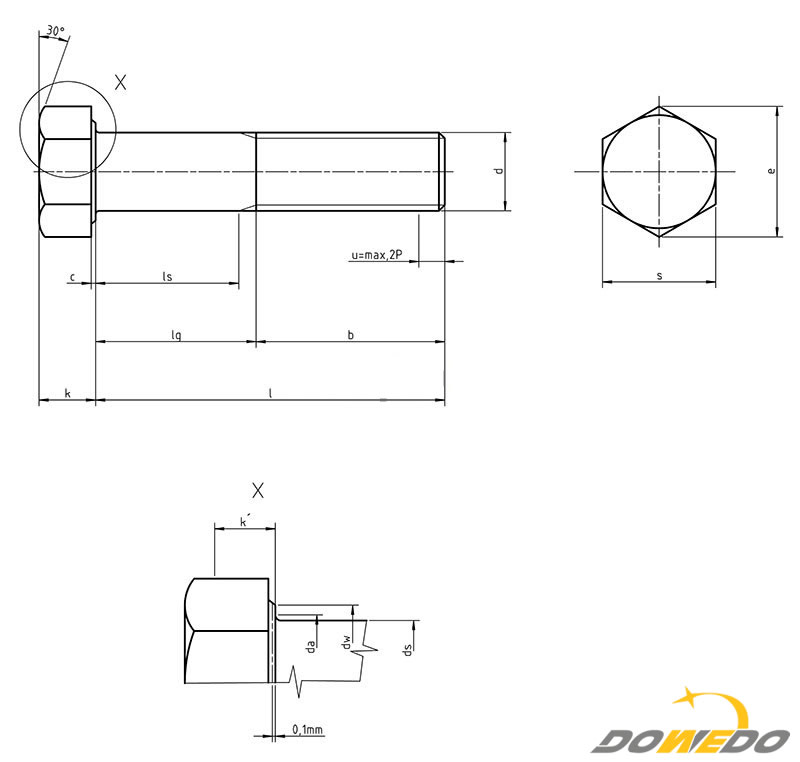

DIN 6914高强度注塑结构螺栓直径

DIN 6914高强度注塑结构螺栓直径

DIN 6914维

线程d M12 M16 M20 锰 M24 M27 M30 M36
P 1.75 2 2．5 2．5 3. 3. 3．5 4
b(见标签。下图) 在连续的阶梯线以上 21 26 31 32 34 37 40 48
在连续的阶梯线下 23 28 33 34 37 39 42 50
c 分钟。 0.4 0.4 0.4 0.4 0.4 0.4 0.4 0.4
Max。 0.6 0.6 0．8 0．8 0．8 0．8 0．8 0．8
达 Max。 15．2 19.2 24 26 28 32 35 41
ds Nomial大小 12 16 20. 22 24 27 30. 36
分钟。 11.3 15.3 19.16 21.16 23.16 26.16 29.16 35
Max。 12.7 16.7 20.84 22.84 24.84 27.84 30.84 37
dw 分钟。 20. 25 30. 34 39 43.5 47.5 57
e 分钟。 23.91 29.56 35.03 39.55 45.2 50.85 55.37 66.44
k Nomial大小 8 10 13 14 15 17 19 23
分钟。 7.55 9.25 12．1 13．1 14．1 16.1 17.95 21.95
Max。 8.45 10.75 13.9 14.9 15.9 17.9 20.05 24.05
k´ 分钟。 5.28 6.47 8.47 9.17 9.87 11.27 12.56 15.36
r 分钟。 1．2 1．2 1．5 1．5 1．5 2 2 2
年代 名义大小=最大值。 22 27 32 36 41 46 50 60
分钟。 21.16 26.16 31 35 40 45 49 58.8
高强度注塑结构螺栓
螺纹尺寸d M12 M16 M20 锰 M24 M27 M30 M36
lgydF4y2Ba ls lg ls lg ls lg ls lg ls lg ls lg ls lg ls lg
公称尺寸 分钟。 Max。 分钟。 Max。 分钟。 Max。 分钟。 Max。 分钟。 Max。 分钟。 Max。 分钟。 Max。 分钟。 Max。 分钟。 Max。
30. 28.95 31.05 3.75 9
35 33.75 36.25 8.75 14
40 38.75 41.25 13.75 19 8 14
45 43.75 46.25 16.75 22 13 19 6.5 14
50 48.75 51.25 21.75 27 18 24 11.5 19 10.5 18
55 53.5 56.5 26.75 32 23 29 16.5 24 15.5 23
60 58．5 61.5 31.75 37 28 34 21．5 29 20.5 28 17 26
65 63．5 66.5 36.75 42 33 39 26.5 34 25.5 33 22 31
70 68.5 71.5 41.75 47 38 44 31.5 39 30.5 38 27 36 24 33
75 73.5 76.5 46.75 52 41 47 36.5 44 35.5 43 32 41 29 38 24.5 35
80 78.5 81.5 51.75 57 46 52 41.5 49 40.5 48 37 46 34 43 29.5 40
85 83.25 86.75 56.75 62 51 57 46.5 54 45.5 53 42 51 39 48 34.5 45 25 37
90 88.25 91.75 61.75 67 56 62 49.5 57 48.5 56 44 53 44 53 39.5 50 30. 42
95 93.25 96.75 66.75 72 61 67 54.5 62 53.5 61 49 58 49 58 44.5 55 35 47
One hundred. 98.25 101.75 66 72 59.4 67 58．5 66 54 63 52 61 47.5 58 40 52
105 103.25 106.75 71 77 64.5 72 63．5 71 59 68 57 66 52.5 63 43 55
110 108.25 111.75 76 82 69.5 77 68.5 76 64 73 62 71 57.5 68 48 60
115 113.25 116.75 81 87 74.5 82 73.5 81 69 78 67 76 62.5 73 53 65
120 118.25 121.75 86 92 79.5 87 78.5 86 74 83 72 81 67.5 78 58 70
125 123 127 91 97 84.5 92 83.5 91 79 88 77 86 72.5 83 63 75
130 128 132 96 102 89.5 97 88.5 96 84 93 82 91 77.5 88 68 80
135 133 137 94.5 102 93.5 101 89 98 87 96 82.5 93 73 85
140 138 142 99.5 107 98.5 106 94 103 92 101 87.5 98 78 90
145 143 147 104.5 112 103.5 111 99 108 97 106 92.5 103 83 95
150 148 152 109.5 117 108.5 116 104 113 102 111 97.5 108 88 One hundred.
155 151 159 114.5 122 113.5 121 109 118 107 116 102.5 113 93 105
160 156 164 118.5 126 114 123 112 121 107.5 118 98 110
165 161 169 123.5 131 119 128 117 126 112.5 123 103 115
170 166 174 124 133 122 131 117.5 128 108 120
175 171 179 129 138 127 136 122.5 133 113 125
180 176 184 134 143 132 141 127.5 138 118 130
185 180.4 189.6 139 148 137 146 132.5 143 123 135
190 185.4 194.6 144 153 142 151 137.5 148 128 140
195 190.4 199.6 149 158 147 156 142.5 153 133 145
200 195.4 204.6 152 161 147.5 158
