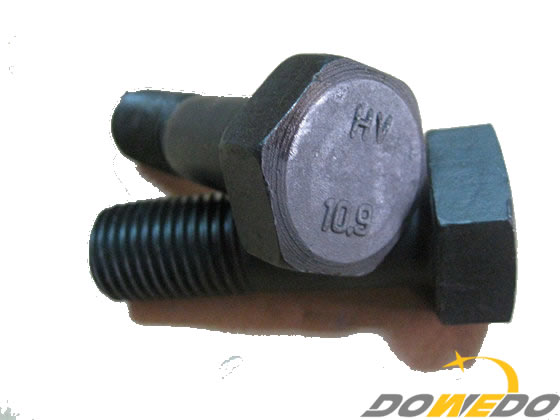

DIN 6914 HV 10.9六角螺栓

DIN 6914 HV 10.9六角螺栓

六角螺栓结构螺栓，钢高强度结构螺栓基本信息。材料:碳钢，合金钢型号:六角头标识:M产地:中国生产能力:1600吨/月产品说明1).表面:热镀锌2).等级:HV 10.9 3).包装:每箱25公斤，每托盘36箱

DIN 6914六角螺栓(ISO 7412 - NEN 5511 - ANSI b18.2.7.3 m)
大宽度六角螺栓，用于高强度结构螺栓
1)六角头螺栓的螺纹长度为b，长度不超过规定的L。
2)六角螺栓螺纹长度为b，长度为L。

DIN 6914维

线程d		M12	M16	M20	锰	M24	M27	M30	M36
P		1.75	2	2．5	2．5	3.	3.	3．5	4
b(见标签。下图)	在连续步行线之上	21	26	31	32	34	37	40	48
	在连续步进线下	23	28	33	34	37	39	42	50
c	分钟。	0.4	0.4	0.4	0.4	0.4	0.4	0.4	0.4
	Max。	0.6	0.6	0．8	0．8	0．8	0．8	0．8	0．8
达	Max。	15.2	19.2	24	26	28	32	35	41
ds	Nomial大小	12	16	20.	22	24	27	30.	36
	分钟。	11.3	15.3	19.16	21.16	23.16	26.16	29.16	35
	Max。	12.7	16．7	20.84	22.84	24.84	27.84	30.84	37
dw	分钟。	20.	25	30.	34	39	43.5	47.5	57
e	分钟。	23.91	29.56	35.03	39.55	45.2	50.85	55.37	66.44
k	Nomial大小	8	10	13	14	15	17	19	23
	分钟。	7.55	9.25	12.1	13.1	14．1	16.1	17.95	21.95
	Max。	8.45	10.75	13.9	14.9	15.9	17.9	20.05	24.05
k´	分钟。	5.28	6.47	8.47	9.17	9.87	11.27	12.56	15.36
r	分钟。	1．2	1．2	1．5	1．5	1．5	2	2	2
年代	标准尺寸=最大。	22	27	32	36	41	46	50	60
	分钟。	21.16	26.16	31	35	40	45	49	58.8

DIN 6914六角螺栓

螺纹尺寸d			M12		M16		M20		锰		M24		M27		M30		M36
lgydF4y2Ba			ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg	ls	lg
公称尺寸	分钟。	Max。	分钟。	Max。	分钟。	Max。	分钟。	Max。	分钟。	Max。	分钟。	Max。	分钟。	Max。	分钟。	Max。	分钟。	Max。
30.	28.95	31.05	3.75	9
35	33.75	36.25	8.75	14
40	38.75	41.25	13.75	19	8	14
45	43.75	46.25	16.75	22	13	19	6．5	14
50	48.75	51.25	21.75	27	18	24	11.5	19	10．5	18
55	53.5	56.5	26.75	32	23	29	16.5	24	15.5	23
60	58.5	61.5	31.75	37	28	34	21.5	29	20.5	28	17	26
65	63.5	66.5	36.75	42	33	39	26.5	34	25.5	33	22	31
70	68.5	71.5	41.75	47	38	44	31.5	39	30.5	38	27	36	24	33
75	73.5	76.5	46.75	52	41	47	36.5	44	35.5	43	32	41	29	38	24.5	35
80	78.5	81.5	51.75	57	46	52	41.5	49	40.5	48	37	46	34	43	29.5	40
85	83.25	86.75	56.75	62	51	57	46.5	54	45.5	53	42	51	39	48	34.5	45	25	37
90	88.25	91.75	61.75	67	56	62	49.5	57	48.5	56	44	53	44	53	39.5	50	30.	42
95	93.25	96.75	66.75	72	61	67	54.5	62	53.5	61	49	58	49	58	44.5	55	35	47
One hundred.	98.25	101.75			66	72	59.4	67	58.5	66	54	63	52	61	47.5	58	40	52
105	103.25	106.75			71	77	64.5	72	63.5	71	59	68	57	66	52.5	63	43	55
110	108.25	111.75			76	82	69.5	77	68.5	76	64	73	62	71	57.5	68	48	60
115	113.25	116.75			81	87	74.5	82	73.5	81	69	78	67	76	62.5	73	53	65
120	118.25	121.75			86	92	79.5	87	78.5	86	74	83	72	81	67.5	78	58	70
125	123	127			91	97	84.5	92	83.5	91	79	88	77	86	72.5	83	63	75
130	128	132			96	102	89.5	97	88.5	96	84	93	82	91	77.5	88	68	80
135	133	137					94.5	102	93.5	101	89	98	87	96	82．5	93	73	85
140	138	142					99.5	107	98.5	106	94	103	92	101	87.5	98	78	90
145	143	147					104.5	112	103.5	111	99	108	97	106	92.5	103	83	95
150	148	152					109.5	117	108.5	116	104	113	102	111	97.5	108	88	One hundred.
155	151	159					114.5	122	113.5	121	109	118	107	116	102.5	113	93	105
160	156	164							118.5	126	114	123	112	121	107.5	118	98	110
165	161	169							123.5	131	119	128	117	126	112.5	123	103	115
170	166	174									124	133	122	131	117.5	128	108	120
175	171	179									129	138	127	136	122.5	133	113	125
180	176	184									134	143	132	141	127.5	138	118	130
185	180.4	189.6									139	148	137	146	132.5	143	123	135
190	185.4	194.6									144	153	142	151	137.5	148	128	140
195	190.4	199.6									149	158	147	156	142.5	153	133	145
200	195.4	204.6											152	161	147.5	158
